智能光纤测温装置HCC-YG-6型产品说明书下载

　　一、产品概述

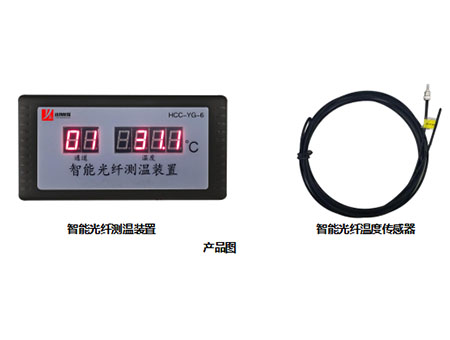

　　1.1、系统组成
　　HCC-YG-6智能光纤测温系统由两部分组成，分别是智能光纤测温装置及智能光纤温度传感器组
　　成。

　　1.2、产品简介
　　HCC-YG-6智能光纤测温装置是针对高压开关柜、刀闸开关、电缆接头、变压器等高压电力设备 因绝缘老化或接触不良所引发故障和火灾的早期预测而设计的。开关柜、刀闸开关、电缆接头、
　　变压器等设备属于强电流、高电压的电气设备，其电气环境条件相对恶劣（诸如电磁场辐射、浪涌、  电脉冲等电磁干扰大），而光纤具有电绝缘、本征安全、不受电磁干扰等特性，所以传感器的探头可以直接以接触的方式安装在被测点上，“零距离”地监测开关触头、电缆接头的温度异常来预测可能发生的故障，防止电气火灾的发生。
　　1.3、主要特点
　　(1)绝缘耐压性高
　　全光测量装置。该传感器在30cm爬电距离内可耐受超过140kV工频电压,完全满足开关柜的绝缘  耐压要求。
　　(2)防污闪能力强
　　智能光纤测温装置针对不同的电压等级,采用不同的、耐污性能强的硅纤外套或聚四氟乙烯外套 被覆特种光纤进行信号传输，可确保系统的安全性。
　　(3)感温材料具有高可靠性
　　温度传感器的感温物质为仅对温度敏感的稀土材料，该材料的长期稳定性已被充分验证，相关 系统已成功应用于设备监测30年以上。
　　(4)分布式系统架构,稳定性高
　　为真正分布式系统，可灵活配置，各测温单元之间彼此独立，互不影响，不会因为一个环节的 影响而导致整个系统的失效，具备良好的鲁棒性，可靠而稳定。
　　(5)准确定位测量点
　　感温探针体积小(3mm)，可准确定位安装位置。
　　(6)测温周期小，实时性高
　　单通道测温周期小于1秒钟，可充分保证报警的及时性。

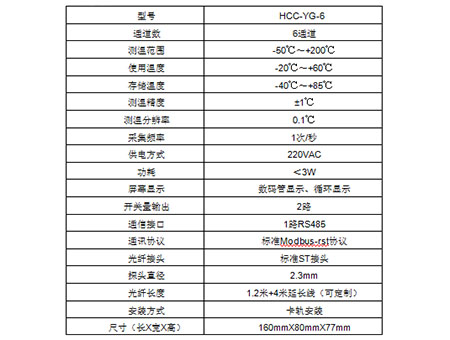

　　1.4、产品参数

　　1.5、原理简介

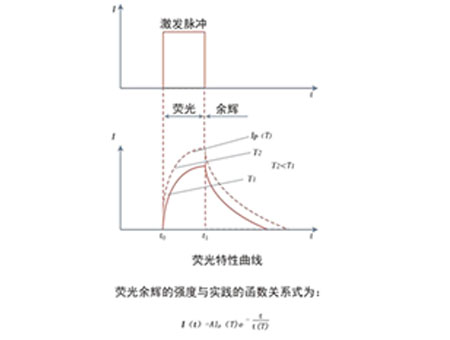

　　HCC-YG-6智能光纤测温装置的原理是荧光物质在受到一定波长(受激谱)的光激励后，受激辐射出荧光能量。激励撤消后，荧光余辉的持续性取决于荧光物质特性、环境温度等因素。这种受激发荧光通常是按指数方式衰减的，衰减的时间常数为荧光寿命或荧光余辉时间(ns)。在不同的环境温度 下，荧光余辉衰减也不同。探测器通过测量荧光余辉寿命的长短，就可以准确测得探头所处的环境温度，并进行监控报警。

　　二、接口及尺寸说明

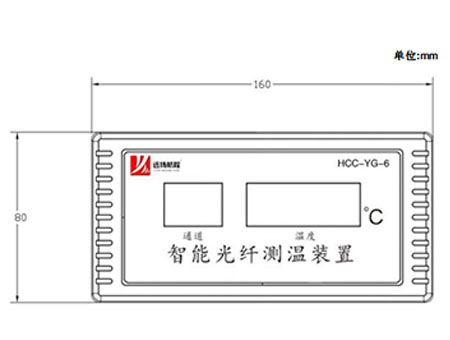

　　2.1、外形尺寸及安装孔

　　2.2、传感器接口

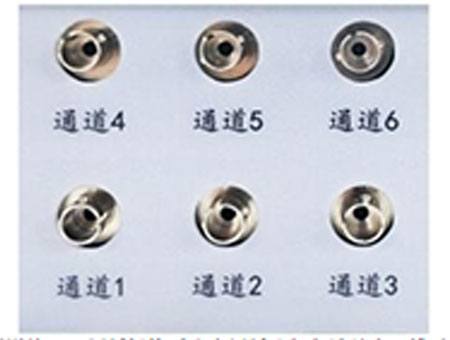

　　通道1~6为传感器通道接口，尾纤插拔时注意尾纤凸起与法兰座凹槽对准，如下图：

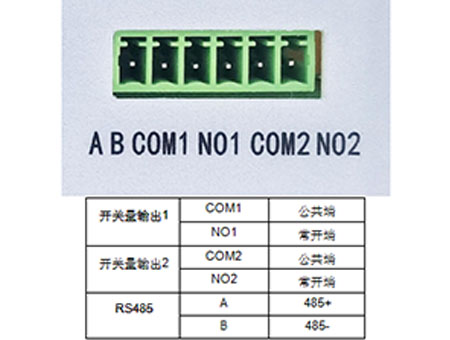

　　2.3、报警及通讯口接口

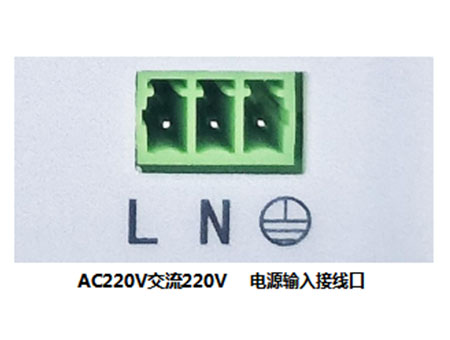

　　2.4、电源接口

　　三、工作模式
　　(1)模块上电后，需要大概30秒的启动过程，此时间内数码管显示8.8.8.8.8.8.闪烁。设备启动完成后 正常显示温度。
　　(2)模块启动完成后，显示通道1温度值，配备6位数码管，循环显示6通道温度值。温度显示分辨率0.1℃。
　　(3)故障状态：Err1测温电路故障；Err2探头故障。
　　(4)支持1路RS485通讯，用于远程组网通讯，支持标准 MODBUS协议。可通过RS485读取每个通道温度值和报警状态。
　　(5)设备作为从机，通过RS485接口连接DTU，将数据传输到数据中心。1台DTU可带多台设备，最 多支持64台。
　　四、安装调试
　　4.1、硬件安装
　　(1)取下传感器光缆插头上的防尘帽。
　　(2)请注意把取下的防尘帽保管好，以备光纤取下时使用。

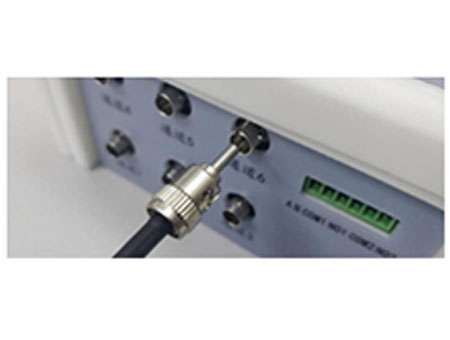

　　(3)用手捏住光缆插头后端的金属部分，对准光纤插座插入并旋转使卡槽卡住。（如果在此过程中意外弄脏了光缆插头的陶瓷插芯的端面，会使光缆与主机的连接不佳，引起附加损耗增大，则需要清洁陶瓷  插芯的端面，请用酒精棉或光学镜头清洁纸，轻轻擦拭光纤插头的端面即可）。
　　(4)若需要温度数据转发，将485通讯电缆一端插入主机通讯接口，另一端接入到数据接收设备。
　　(5)若需要报警信号通讯，将我司配备的干触点连接电缆一端插入主机，另一端接入监控设备。
　　(6)将主机的电源线连接到额定电压为AC220V配电插座上。
　　注：连接光缆插头与主机后面板光纤插座时，请确认缺口方向一致，若未确认，强制旋紧，有可 能造成损坏。
　　注：在进行电源接通时，请注意用电安全。
　　4.2、调试软件操作（系统配置）

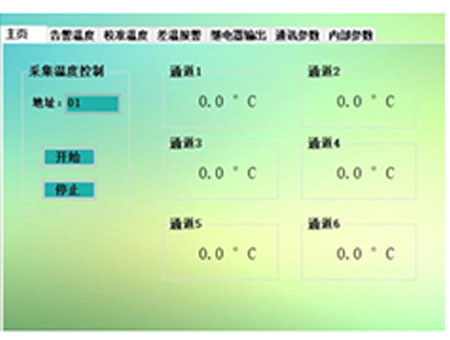

　　4.2.1、软件主界面

　　软件主界面包含：主页、告警温度、校准温度、差温报警、继电器输出、通讯参数、内部参数。 在软件主页可以对各采集温度通道进行设置，开始采集或者停止采集。

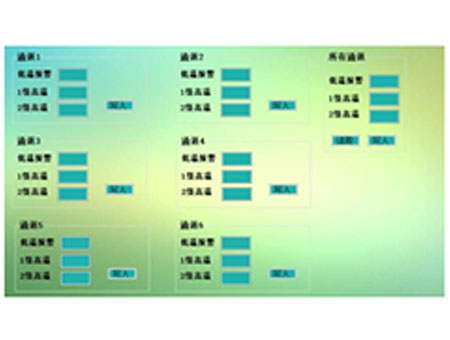

　　4.2.2、报警温度设置

　　在此界面可以对各通道单独设置报警温度，包含低温报警、1级报警、2级报警，每次键入参数后， 均需要点写入。如各通道所需报警温度一致，可以在“所有通道”功能区统一设定。低温报警温度1-6通  道范围-50~200℃，1级高温报警温度1-6通道范围-50~200℃，2级高温报警温度1-6通道范围-50~200℃

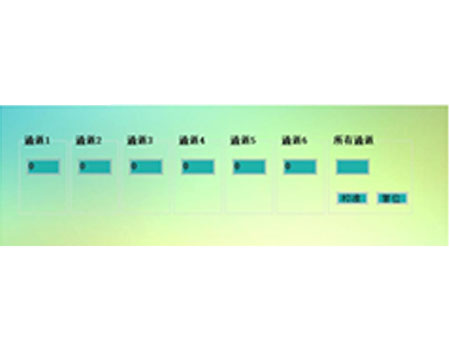

　　4.2.3、校准温度设置

　　客户可通过调试软件独立操作校准功能，现场安装完毕后，客户可自行校准，显示温度=测量温度+  校准温度。校准温度范围：-9.9℃~9.9℃。校准流程：应先置0操作，再写入校准数据。校准后不能交换  通道探头，交换后需要重新校准。

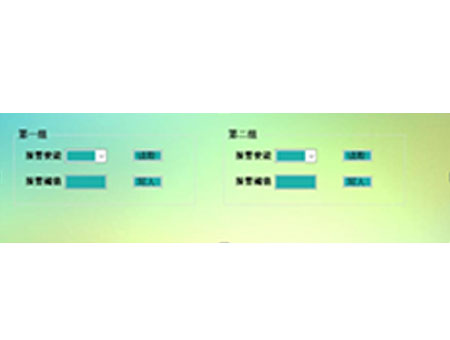

　　4.2.4、差温报警设置

　　差温报警温度：A、B、C三相的温差超过阈值则报警，三个通道1组。共2组，配置范围0~250℃

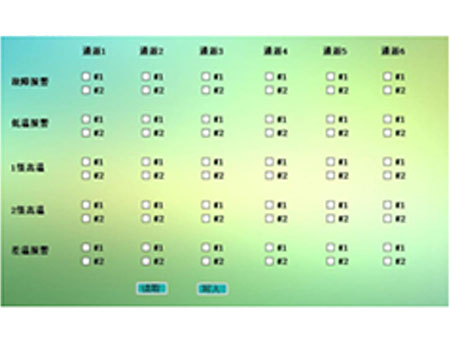

　　4.2.5、继电器动作配置

　　软件可以单独操作配置不同报警类型下继电器动作：继电器动作：常开/常闭可通过程序控制，2 路继电器可自由选择哪一路动作。
　　每个通道的故障、低温、1级高温、2级高温、差温可独立配置。点继电器序号前面的方框即可。

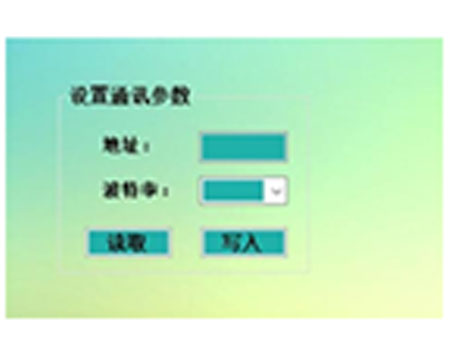

　　4.2.6、通讯参数

　　通讯参数：9600/N/8/1。波特率支持1200/2400/4800/9600/19200。

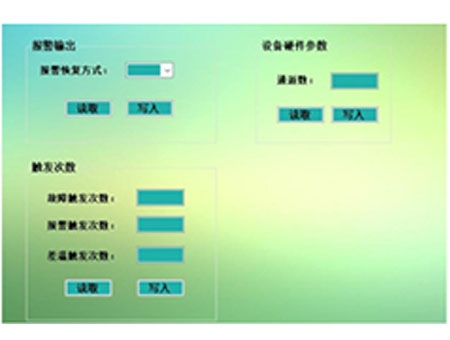

　　4.2.7、其他参数

　　报警恢复方式：自动/手动
　　故障触发次数：1-100次
　　报警触发次数：1-100次
　　差温触发次数：1-100次
　　五、维护保养
　　以下在进行维护保养时，请遵守以下安全规则：
　　(1)确定设备已关闭并切断了供电电源。
　　(2)不要在工作状态下插入或拔下光纤，以防光纤接口损坏。
　　(3)在设备工作时，不要在没有任何防护装置情况下，直视光学输出接口，可能会伤害你的眼睛。
　　(4)不要在未经许可的情况下打开设备内部。
　　(5)指定专业的并已授权的人员进行设备维护。
　　六、运输贮存
　　运输
　　(1)请勿倒置搬动或运输
　　(2)防止雨淋
　　(3)运输中请勿重压
　　贮存
　　(1)注意防潮防尘
　　(2)严禁倒置、叠放
　　(3)请勿在表面放置重物。
　　(4) 4)贮存温度：-40℃～+85℃
　　(5) 5)贮存湿度：0~96%无凝结
